企業核心網路高可用性建置

這是一個從單點核心走向高可用性的企業網路改造專案。工作不只包含設備上架，也涵蓋架構盤點、風險控制、失敗回復與第二次正式切換。

專案摘要

#

背景與需求

#

原有網路由單一核心設備承擔主要流量，一旦防火牆、交換器或上行鏈路故障，內外網服務都可能中斷。此次建置的核心目標，是讓防火牆、核心交換與上行線路都具備備援能力，同時保留可回復的切換流程。

高可用性架構

#

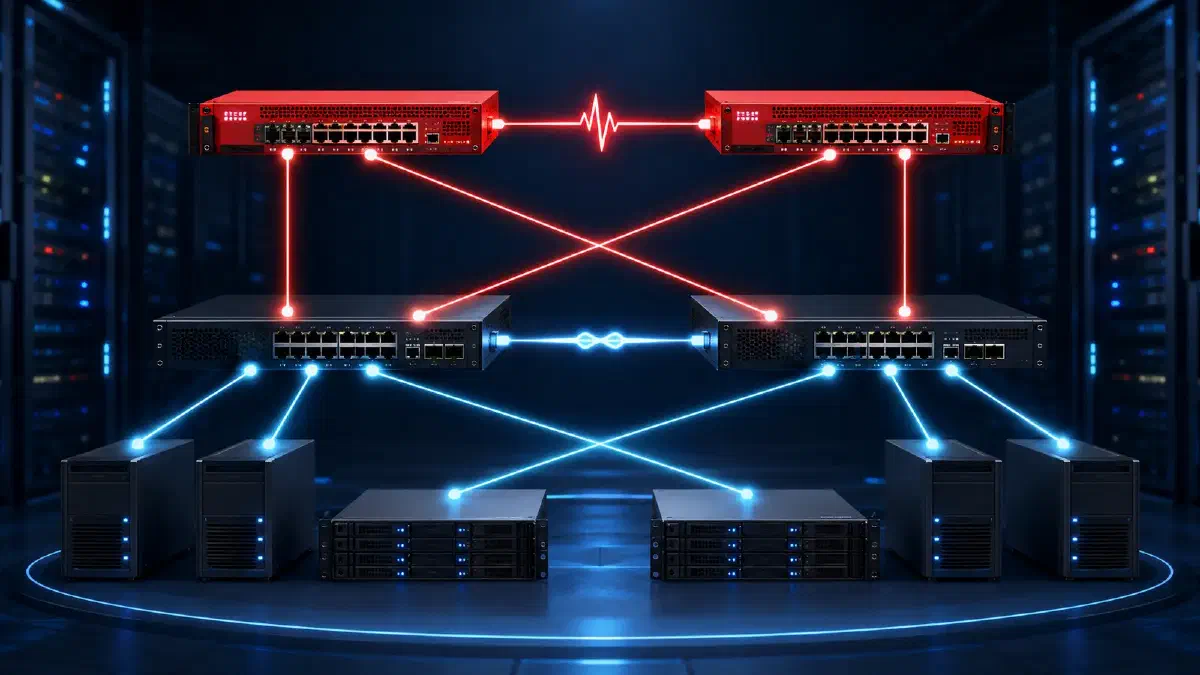

整體架構以兩台 FortiGate 建立 HA，兩台 FortiSwitch 以 MCLAG 組成核心交換層，再透過雙路徑連接伺服器區與各樓層交換器。任一單一設備或線路失效時，流量仍可由另一條路徑承接。

規劃與建置重點

#

FortiGate HA

#

• 確認兩台設備的型號、硬體世代與 FortiOS 版本一致。
• 規劃 Heartbeat、管理介面與資料介面。
• 驗證主備切換、設定同步與連線恢復時間。

FortiSwitch MCLAG

#

• 以兩台核心交換器建立 MCLAG Peer。
• 將伺服器、儲存設備與樓層交換器分散連接至兩台核心。
• 透過 LACP 與雙上行降低單一線路故障的影響。

切換與回復

#

• 先完成離線設定與接線表，再進行現場切換。
• 每一階段都設定驗證點與回復條件。
• 發現核心服務異常時，優先回到既有架構，避免延長停機。

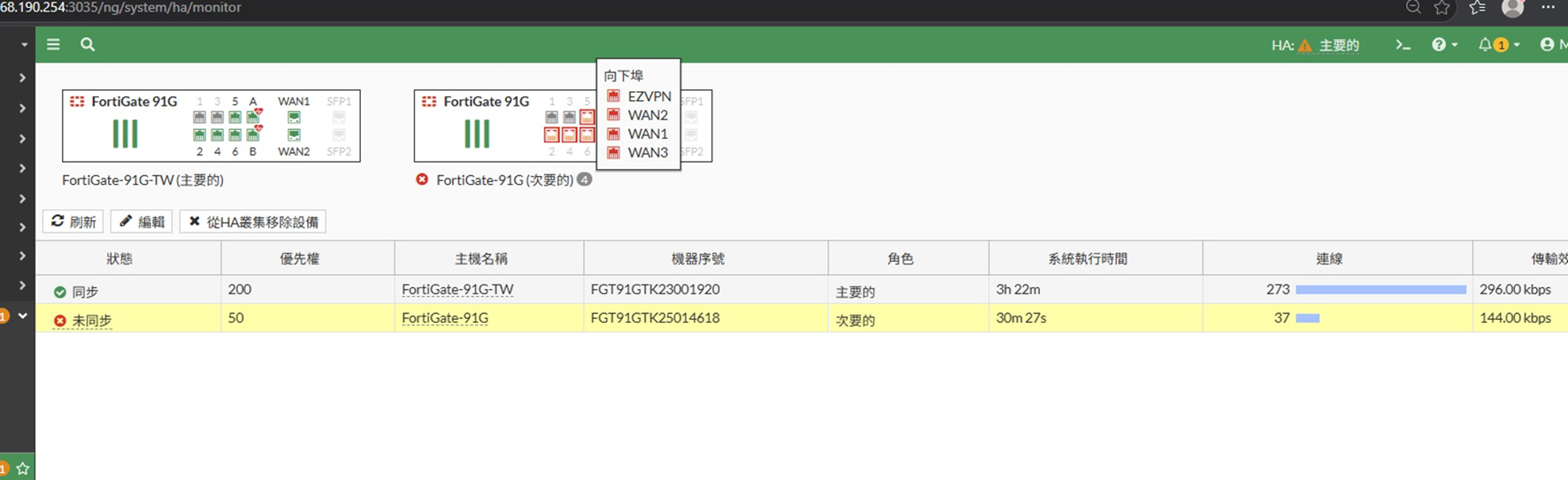

第一次上架失敗：設備世代不相容

#

第一次上架未成功的真正原因，是客戶環境需要第一代防火牆設備，但現場帶去的是第二代設備。兩者雖然型號系列相近，硬體世代與相容條件不同，因此 HA 無法正常同步。

這次事件讓後續流程增加了明確的施工前檢核：不能只核對設備型號，還要確認硬體世代、序號、韌體版本與 HA 相容矩陣。更換為正確世代的設備後，設定同步與 HA 建立才恢復正常。

非預期 DHCP 問題

#

切換測試期間，部分終端取得錯誤網段。追查後發現，辦公區有人自行接入家用 Wi-Fi 路由器，裝置上的 DHCP 服務向企業網路發送位址。

處理方式包括：

• 透過交換器 MAC 位址表與連接埠逐層定位來源。
• 移除未授權路由器並重新取得正確位址。
• 在存取層導入 DHCP Snooping 與連接埠管理原則，降低問題再次發生的機率。

成果

#

• 防火牆具備主備切換與設定同步能力。
• 核心交換器以 MCLAG 提供設備與鏈路備援。
• 伺服器區及樓層網路不再依賴單一路徑。
• 建立設備世代、韌體、接線與回復條件的上架檢核表。
• 將實際失敗經驗轉化為可重複使用的施工流程。

我的職責

#

• 現況盤點與高可用性架構規劃。
• FortiGate HA、FortiSwitch MCLAG 與介面設定。
• 現場接線、切換、驗證及故障排除。
• 分析第一次上架失敗原因並調整第二次施工計畫。
• 整理設定、接線與驗證紀錄，供後續維運使用。
